Générateurs électrostatiques Ionfix et barres antistatiques X‑Series
Fraser conçoit deux familles d'équipements complémentaires : les barres antistatiques X‑Series, qui éliminent les charges électrostatiques indésirables sur vos lignes de production, et les générateurs électrostatiques Ionfix, qui créent au contraire une charge maîtrisée pour obtenir une adhérence temporaire sans colle. Toutes deux fonctionnent en 24 V DC ou secteur, s'intègrent directement à votre automate et sont fabriquées sur mesure aux dimensions de votre ligne.
Éliminer ou générer : deux réponses à deux besoins
Éliminer la statique
BARRES X-SERIES
GÉNÉRER la statique
Comment choisir votre équipement
Le bon équipement dépend moins du catalogue que de votre ligne. Trois éléments déterminent le choix dans la quasi‑totalité des cas :
La distance disponible
C'est le premier critère pour une barre. Moins de 100 mm : X‑12F. Jusqu'à 600 mm : X‑12L. De 150 à 800 mm : X‑20. Au‑delà, jusqu'à plus de 1 500 mm : X‑33.
La laize et la longueur utile
La barre doit couvrir toute la largeur de matière. Toutes les longueurs sont fabriquées sur mesure, et la longueur commandée correspond à la longueur active.
La nature du besoin
Éliminer une charge parasite oriente vers les barres X‑Series ; créer une adhérence temporaire oriente vers les générateurs Ionfix.
La puissance requise, côté générateurs
L'Ionfix Compact délivre 20 W jusqu'à 30 kV et accepte une alimentation 24 V DC ou secteur : il couvre la majorité des applications d'adhérence temporaire. L'Ionfix Pro délivre 150 W en 30 ou 60 kV, sur secteur uniquement, dès que la vitesse de ligne ou la surface à maintenir dépasse ce que le Compact peut fournir.
Dans le doute, la mesure tranche : un diagnostic électrostatique sur site relève la charge réelle et permet un dimensionnement chiffré, sans engagement.
· 6 modes de fonctionnement (3 automatiques, 3 manuels)

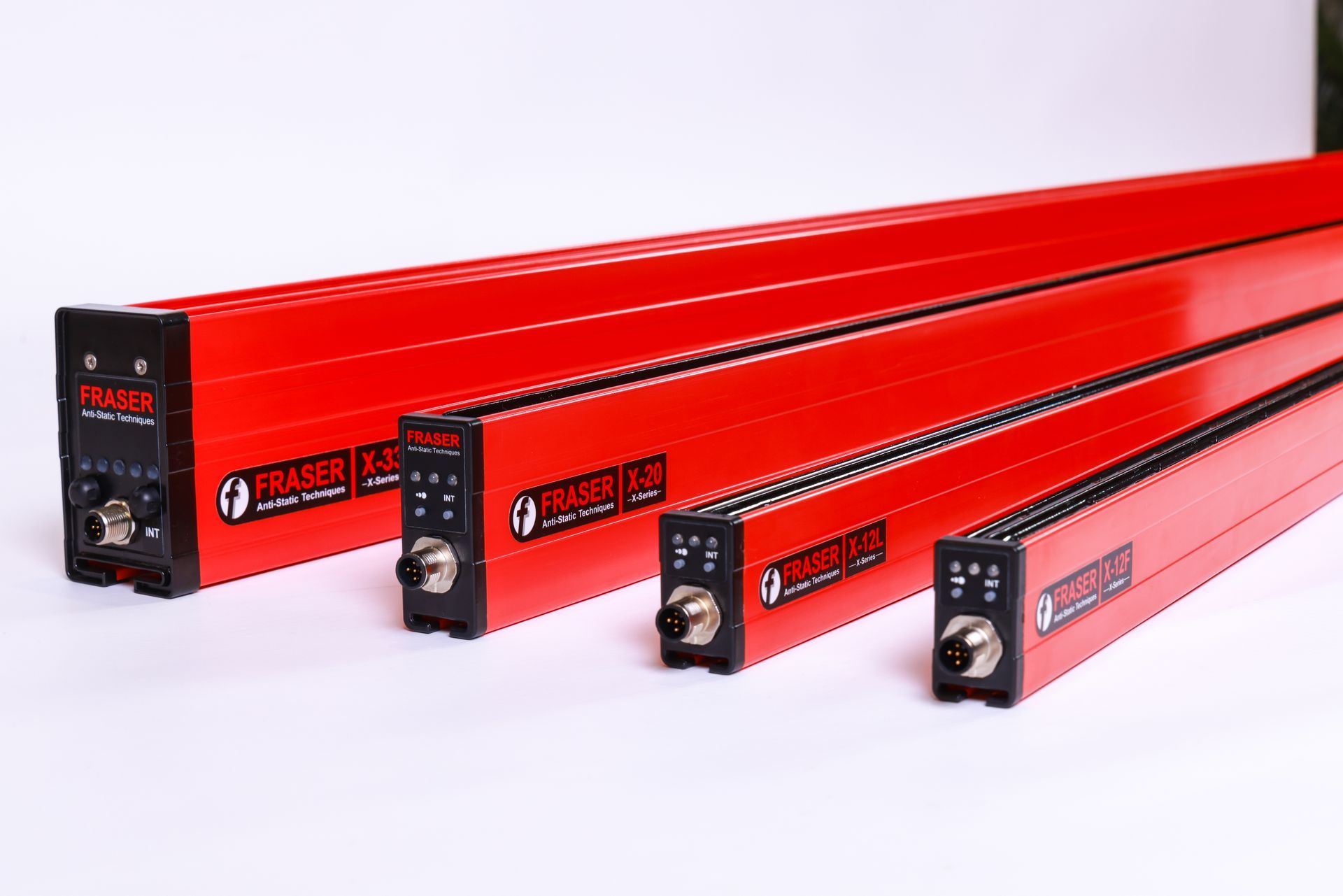

Barres antistatiques X‑Series : l'ionisation qui s'adapte à votre charge
La gamme X‑Series représente la génération la plus aboutie des éliminateurs 24 V DC de Fraser. Sa particularité tient en un mot : l'intelligence réactive. Chaque barre mesure en continu la polarité et le niveau de charge réels sur la matière, puis ajuste automatiquement la quantité et la polarité des ions émis. La neutralisation est plus rapide et reste efficace quand vos vitesses, vos laizes ou vos matières changent.
Caractéristiques communes à toute la gamme:
·
Alimentation 24 V DC (21–28 V), connecteur M12 à 5 broches
·
3 réglages automatiques + 3 réglages manuels
· LED bicolores d'état, alerte « Clean Me »
· Signaux déportés compatibles API/PLC (CEI 61131‑2 types 1, 2, 3)
· Marche/arrêt et veille à distance
· Électronique encapsulée résine époxy, corps FR‑ABS renforcé
· Émetteurs tungstène remplaçables
· Couverture 100 % — longueur commandée = longueur active
· Rétrocompatible installations NEOS
· Certifications CE, CB, UL
12 kv - courtes et moyennes distances
x-12
Puissance d'ionisation de 12 kV. Deux versions couvrent des besoins distincts : le X‑12F, à monter à moins de 100 mm de la matière chargée, est l'éliminateur courte portée le plus puissant de la gamme et remplace le NEOS 12F. Le X‑12L couvre les distances allant jusqu'à 600 mm.
ENCOMBREMENT
25 × 45 mm, 1,5 kg/m — la plus compacte de la gamme, pour les montages contraints.
LONGUEURS
X‑12F à partir de 360 mm par paliers de 60 mm jusqu'à 4 980 mm. X‑12L à partir de 360 mm par paliers de 120 mm jusqu'à 4 920 mm.
ENVIRONNEMENT
0 à 55 °C, 70 % HR sans condensation. Indice IP67.
APPLICATIONS
Au plus près des rouleaux, en sortie de refroidissement, sur machines de façonnage et postes d'assemblage.
20 kv - la polyvalente longue portée
x-20
Puissance d'ionisation de 20 kV, efficace sur des distances de 150 à 800 mm. Le X‑20 remplace le NEOS 20, l'éliminateur longue portée le plus vendu de Fraser. C'est le choix standard pour les enrouleurs, dérouleurs et laizes larges.
ENCOMBREMENT
28 × 66,5 mm, 2,6 kg/m.
LONGUEURS
À partir de 450 mm, par paliers de 150 mm jusqu'à 4 950 mm.
ENVIRONNEMENT
0 à 55 °C, 70 % HR sans condensation. Indice IP67.
APPLICATIONS
Enrouleurs et dérouleurs, lignes de converting, postes à large couverture.
33 kv - grandes distances et grandes largeurs
x-33
Puissance d'ionisation de 33 kV avec détection intégrée de la polarité du champ et ionisation adaptative. L'intelligence de la série X vous offre la barre la plus puissante de neutralisation du marché, sur une plage allant de 250 mm à plus de 1 500 mm.
ENCOMBREMENT
52,8 × 93 mm, 1,02 kg plus 2,5 kg par mètre.
LONGUEURS
À partir de 600 mm, puis de 750 mm à 6 000 mm par paliers de 250 mm.
ENVIRONNEMENT
0 à 55 °C, 70 % HR sans condensation. Indice IP64.
SIGNALISATION
5 LED bicolores en embout : fréquence de sortie, fonctionnement intelligent, polarité de charge, nettoyage requis, veille activée.
APPLICATIONS
Découpeuses et rebobineuses, extrudeuses de films cast et soufflés, complexeuses, bobineuses grande largeur.
· 6 modes de fonctionnement (3 automatiques, 3 manuels)
Générateurs électrostatiques Ionfix : l'adhérence temporaire sans colle
Un générateur électrostatique produit la haute tension nécessaire pour charger volontairement une surface. Deux matériaux ainsi chargés adhèrent l'un à l'autre le temps du processus, puis se séparent sans résidu ni temps de séchage. C'est une alternative propre à la colle et aux systèmes de maintien mécaniques, utilisée en étiquetage en moule (IML), contre‑collage, interfoliage, séparation de produits, détection de trous et chargement de pièces.
20 W · jusqu'à 30 kV · le générateur polyvalent
Ionfix
CompacT
Sortie de 0 à 30 kV pour 20 W de puissance, en polarité positive ou négative à préciser à la commande. Conçu aussi bien pour un usage manuel que pour une intégration complète dans un process.
PUISSANCE
1 mA à 20 kV et 0,67 mA à 30 kV — une réserve de courant supérieure aux générateurs concurrents sur le haut de la plage.
RACCORDEMENTS
4 électrodes de génération connectables. Interface déportée 25 points type D pour le contrôle et la supervision.
ALIMENTATION
24 V DC (connecteur Combicon ou M12 4 broches) ou 90–250 V AC 50/60 Hz.
RÉGLAGES
Tension ajustable par pas de 0,1 kV, limite de courant par pas de 0,01 mA, pilotage local ou à distance via interface PLC.
ENCOMBREMENT
158,3 × 105,25 × 277 mm hors équerres. Afficheur pivotable à 180° pour montage sur plan de travail, sous plan ou mural.
ENVIRONNEMENT
Lieu sec et exempt d'huile, 0 à 50 °C, 70 % HR sans condensation, IP20. Protections contre surcharge, court‑circuit, étincelage et erreur de câblage.
CERTIFICATIONS
CE, CB et UL. Variante IML disponible, limitée à 20 kV.
150 W · 30 ou 60 kV · les applications les plus exigeantes
IONFIX
PRO
150 W de puissance, en 30 kV ou 60 kV selon la référence. L'Ionfix Pro est dimensionné pour les applications de charge électrostatique les plus exigeantes, là où la vitesse de ligne ou la surface à maintenir demandent une réserve de puissance importante.
RÉFÉRENCES
730150 : 30 kV maximum, 150 W, 5 mA. — 760150 : 60 kV maximum, 150 W, 2,5 mA.
RACCORDEMENTS
4 électrodes de génération connectables. Interface déportée 25 points type D. Connectivité fieldbus en option.
ALIMENTATION
90–250 V AC 50/60 Hz, 3 A maximum, câble 2,8 m.
RÉGLAGES
Tension ajustable par pas de 0,1 kV, limite de courant par pas de 0,01 mA. Menu de configuration de l'interface déportée et des réglages avancés.
ENCOMBREMENT
264 × 105,25 × 337 mm. Équerres de fixation pour montage sur plan, sous plan ou mural (afficheur inversé à préciser à la commande).
ENVIRONNEMENT
Lieu sec et exempt d'huile, 0 à 50 °C, 70 % HR sans condensation, IP20. Protections contre surcharge, court‑circuit, étincelage et erreur de câblage.
CERTIFICATIONS
CE.
APPLICATIONS
Enrouleuses sans arrêt, plans de travail de contre‑collage, rouleaux refroidisseurs, interfoliage, séparation de produits.
Intégration, alimentation et délais
INTÉGRATION MACHINE
Les barres X‑Series remontent leurs signaux d'état vers votre automate (entrées API CEI 61131‑2 types 1, 2 et 3) et se pilotent à distance en marche, arrêt ou veille. Les générateurs Ionfix disposent d'une interface déportée, avec connectivité fieldbus en option sur le Pro.
RÉTROCOMPATIBILITÉ
Le connecteur M12 5 broches des X‑Series s'installe directement sur les équipements NEOS existants, sans reprise de câblage.
Alimentation
Fonctionnement en 24 V DC ; une alimentation universelle 100–250 V AC vers 24 V DC est disponible pour les installations sans 24 V sur site.
FABRICATION SUR MESURE
Chaque barre est produite à la longueur exacte de votre ligne. Câbles, fixations et accessoires de montage sont fournis ou disponibles selon la configuration.
DÉLAIS
Fabrication en 7 jours ouvrés, avec plus de 98 % de livraisons à l'heure.
Questions fréquentes sur nos équipements
Quelle est la différence entre le X‑12F et le X‑12L ?
La distance de montage. Le X‑12F est conçu pour être installé à moins de 100 mm de la matière chargée et délivre la neutralisation courte portée la plus puissante de la gamme. Le X‑12L couvre les distances jusqu'à 600 mm. Les deux partagent la même puissance d'ionisation de 12 kV et le même encombrement.
Quelle longueur de barre commander ?
La barre doit couvrir toute la laize de la matière. Les longueurs sont fabriquées sur mesure : à partir de 360 mm pour le X‑12, 450 mm pour le X‑20 et 600 mm pour le X‑33, jusqu'à 6 000 mm. Sur toute la gamme X‑Series, la longueur commandée correspond à la longueur active. Il n'y a pas de zone morte en extrémité.
Peut‑on piloter les barres depuis un automate ?
Oui. Les barres X‑Series disposent de signaux d'état déportés compatibles avec les entrées API selon la norme CEI 61131‑2 types 1, 2 et 3, ainsi que d'une commande marche/arrêt et mise en veille à distance. Les générateurs Ionfix disposent d'une interface déportée 25 points, avec connectivité fieldbus en option sur le Pro.
Quelle est la différence entre Ionfix Compact et Ionfix Pro ?
La puissance disponible. Le Compact délivre 20 W jusqu'à 30 kV et fonctionne en 24 V DC ou sur secteur : il couvre la majorité des applications d'adhérence temporaire. Le Pro délivre 150 W en 30 ou 60 kV, sur secteur uniquement, pour les process les plus exigeants en vitesse ou en surface à maintenir.
Les équipements sont‑ils dangereux pour les opérateurs ?
Les barres X‑Series fonctionnent sans risque de choc : les émetteurs tungstène sont conçus pour un contact accidentel sans décharge, et l'électronique est entièrement encapsulée. Les générateurs Ionfix intègrent plusieurs niveaux de protection contre la surcharge, le court‑circuit, l'étincelage et les erreurs de câblage.
Sous quel délai puis‑je être livré en France ?
Le délai de fabrication standard est de 7 jours ouvrés, avec plus de 98 % de livraisons réalisées à l'heure. Les longueurs étant fabriquées sur mesure, le délai court à partir de la validation de la commande.
Un projet, une ligne, une contrainte particulière ?
Décrivez‑nous votre application : matière, vitesse de ligne, laize, distance disponible et recevez une proposition chiffrée. Si le besoin n'est pas encore cadré, un spécialiste peut mesurer la charge réelle sur votre site avant toute recommandation.
· Réponse sous 48h ouvrées
· Fabrication sur mesure
· Sans engagement
